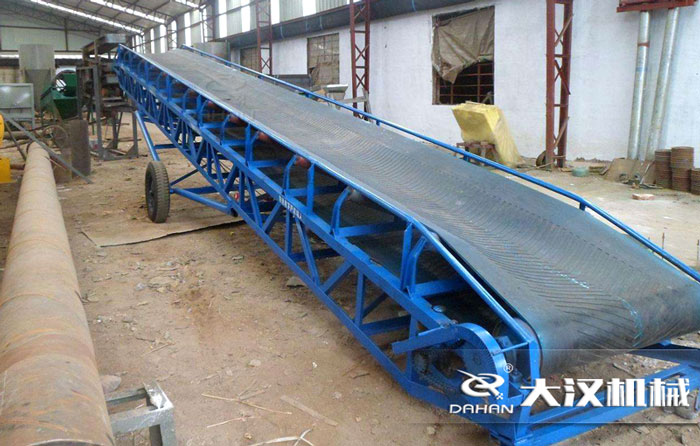

TDⅡ型帶式輸送機概述

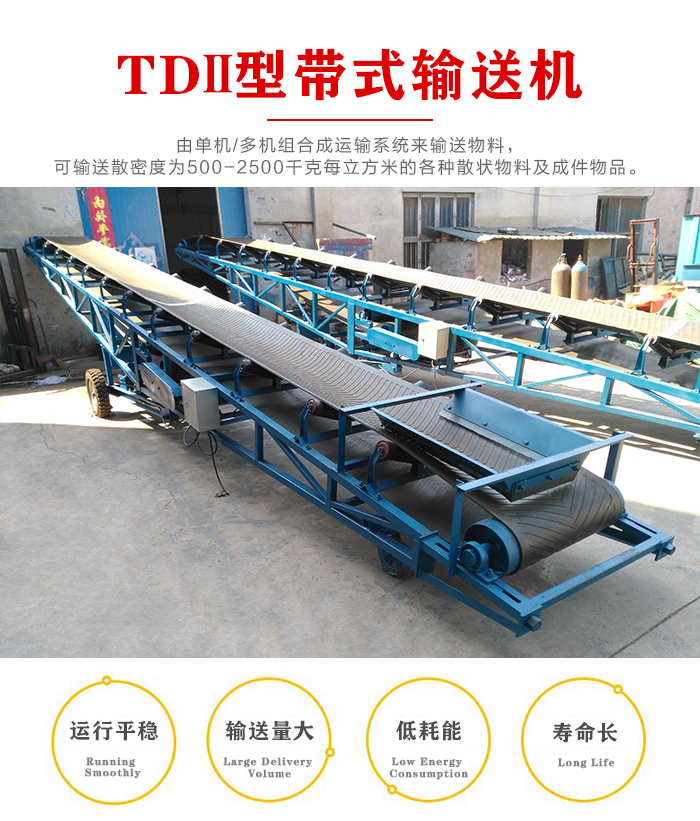

TDII型帶式輸送機式通過型系列產品，是將原來TD75型機、DX型兩大系列（即通用型和高強度型）統一，更新換代的新產品，可廣泛用于冶金、礦山、煤炭、港口、電站、建材、化工、輕工、石油等各個行業。由單機多機組合成運輸系統來輸送物料，可輸送散密度為500-2500KG/M3的各種散狀物料及成件物品。

TDII型帶式輸送機均按不見系列進行設計。設計者可按照機械工業部北京起重運輸機械研究所編制《DTⅡ型固定式帶式輸送機設計選用冊》，并根據輸送工藝要求，按不同的地形、工況進行選型設計并組合成整臺輸送機。

TDII型帶式輸送機工作原理

TDII型帶式輸送機的系列部件可滿足水平及傾斜輸送的要求也采用帶凸弧，凹弧段與直線段組合的輸送行駛。輸送機允許輸送的物料塊度取決于帶寬，帶速，槽角和傾角，也取決于大塊物料出現的頻率。各種帶寬適用的大塊度，本系列推薦按下列表選取。當輸送硬巖時，帶寬超過1200M后，一般應限制在35MM，而不能隨寬的增長而加大。

TDⅡ型帶式輸送機技術參數

承載托 輥形式	帶 速（m/s）	帶 寬 B（mm）
		500	650	800	1000	1200	1400
		輸 送 量 Q（t/s）
槽形拖輥	0.8	78	131	-	-	-	-
	1.0	97	164	278	435	655	891
	1.25	122	206	348	544	819	1115
	1.6	156	264	445	696	1048	1427
	2.0	191	323	546	853	1284	1748
	2.5	232	391	661	1033	1556	2118
	3.15	-	-	824	1233	1858	2528
	4.0	-	-	-	-	2202	2996
平行拖輥	0.8	41	67	118	-	-	-
	1.0	52	88	147	230	345	460
	1.25	66	110	184	288	432	588
	1.6	84	142	236	368	553	753
	2.0	103	174	289	451	677	922
	2.5	125	211	350	546	821	111

TDⅡ型帶式輸送機工作環境

TDII型帶式輸送機適用的工作環境溫度一般為-25-+40℃對于在特殊環境中工作的帶式輸送機，如具有耐熱、耐寒、防水、防腐、防爆、阻燃等條件，應另行采取相應的防護措施。
